STP 生成树原理及应用场景
生成树的本质：物理链路保留冗余，逻辑转发保持无环。 正常情况下阻塞一部分链路；主链路故障后，再让备用链路接替转发。
本文将从三个问题展开：
- 为什么二层网络需要生成树？
- STP 与 RSTP 的收敛机制有什么区别？
- 根保护、BPDU 保护和 TC 保护应该部署在哪里？
为什么需要生成树
在二层交换网络中，为了提高可靠性，交换机之间通常会部署冗余链路。但二层以太网帧没有类似 IP 数据包中 TTL 的机制，如果所有冗余链路同时转发流量，可能产生广播风暴、MAC 地址表漂移和重复帧等问题。
生成树协议（Spanning Tree Protocol，STP）通过逻辑阻塞部分冗余链路，将存在环路的物理拓扑裁剪成一棵无环的逻辑树。当正在使用的链路发生故障时，被阻塞的冗余链路可以重新参与计算并恢复转发。
广播帧可能在环路中不断复制，交换机反复学习同一 MAC 地址，最终出现广播风暴、MAC 地址漂移和重复帧，严重时会导致整个二层网络不可用。
STP 的选举过程
STP 通过交换 BPDU（Bridge Protocol Data Unit，网桥协议数据单元）选举根桥并计算无环路径。其基本过程如下：
- 选举根桥（Root Bridge）：Bridge ID 最小的交换机成为根桥。Bridge ID 由桥优先级和 MAC 地址组成，优先比较优先级，越小越优。
- 选举根端口（Root Port，RP）：每台非根桥上，到达根桥路径开销最小的端口成为根端口。每台非根桥通常只有一个根端口。
- 选举指定端口（Designated Port，DP）：每个二层网段上，到达根桥路径最优的端口成为该网段的指定端口。根桥上的活动端口通常都是指定端口，但指定端口并不只存在于根桥上。
- 阻塞其他端口：既不是根端口也不是指定端口的端口进入阻塞状态，从而消除二层环路。
先选根桥，再选根端口，然后选指定端口，最后阻塞剩余端口。
STP 标准本身没有单独定义“备份根桥”这一运行角色，但工程中可以通过设置次低优先级，预先指定一台交换机作为备用根桥。
传统 STP 的五种端口状态
IEEE 802.1D STP 定义了五种端口状态：
| 状态 | 是否转发数据 | 是否学习 MAC | 说明 |
|---|---|---|---|
| Disabled（禁用） | 否 | 否 | 端口关闭，或没有参与生成树计算 |
| Blocking（阻塞） | 否 | 否 | 接收并处理 BPDU，但不转发普通数据帧 |
| Listening（侦听） | 否 | 否 | 参与生成树计算，等待拓扑稳定，默认持续 15 秒 |
| Learning（学习） | 否 | 是 | 开始学习源 MAC 地址，默认持续 15 秒 |
| Forwarding（转发） | 是 | 是 | 正常转发数据帧并学习 MAC 地址 |
传统 STP 的端口从阻塞状态恢复到转发状态，通常需要经历 Listening 和 Learning 两个阶段，默认共约 30 秒。
如果故障不能由端口物理状态直接感知，交换机还需要等待旧 BPDU 信息老化。默认 Max Age 为 20 秒，因此极端情况下收敛时间可能达到约 50 秒：
20 秒（等待 BPDU 老化）+ 15 秒（Listening）+ 15 秒（Learning）= 50 秒这些数值是基于默认计时器的典型结果，实际时间会受拓扑、设备实现和计时器配置影响。
直接故障通常可由端口状态立即感知，典型收敛约 30 秒；间接故障还可能需要等待 20 秒 BPDU 老化，极端情况下约 50 秒。
STP 的拓扑变化通知
在传统 STP 中，非根桥检测到拓扑变化后，会通过根端口向上游发送 TCN BPDU。上游交换机逐级确认并继续向根桥转发通知。根桥收到通知后，在配置 BPDU 中设置 TC 标志，并向整个生成树传播拓扑变化信息，使交换机缩短相关 MAC 地址表项的老化时间。
传统 STP 没有标准化的边缘端口角色。厂商提供的 PortFast 等机制可以让终端接入端口快速进入转发状态，但它们属于增强特性。
RSTP 的改进
RSTP（Rapid Spanning Tree Protocol，IEEE 802.1w，后并入 IEEE 802.1D）在兼容 STP 基本思想的同时，重新设计了端口状态、端口角色和协商机制，显著缩短了收敛时间。
三种端口状态
RSTP 将 STP 的 Disabled、Blocking 和 Listening 合并为 Discarding 状态：
| 状态 | 是否转发数据 | 是否学习 MAC | 对应传统 STP 状态 |
|---|---|---|---|
| Discarding（丢弃） | 否 | 否 | Disabled、Blocking、Listening |
| Learning（学习） | 否 | 是 | Learning |
| Forwarding（转发） | 是 | 是 | Forwarding |
端口角色
RSTP 常见的端口角色包括：
- Root Port（RP，根端口）：非根桥到达根桥的最佳路径。
- Designated Port（DP，指定端口）：所在网段上到达根桥路径最优的端口。
- Alternate Port（AP，替代端口）：根端口的备用路径。当前根端口故障后，替代端口可以快速接替。
- Backup Port（BP，备份端口）：同一交换机连接到同一共享网段时，指定端口的备用端口，实际网络中较少见。
- Disabled Port（禁用端口）：未参与生成树的端口。
Alternate Port 和 Backup Port 在正常情况下都处于 Discarding 状态，但它们备份的对象不同。
Alternate Port 备份根端口，Backup Port 备份指定端口。 实际组网中更常见的是 Alternate Port。
快速收敛机制
RSTP 的快速收敛主要依靠以下机制：
- 为根端口提供 Alternate Port 作为快速备份；
- 点到点链路上的指定端口通过 Proposal/Agreement（P/A）机制快速进入转发状态；
- 边缘端口可以直接进入 Forwarding 状态；
- 每台交换机都主动周期性发送 RST BPDU，不再只是简单转发根桥生成的 BPDU；
- 连续三个 Hello Time 没有收到预期 BPDU 时，可以快速判断邻居信息失效。默认 Hello Time 为 2 秒，因此通常为 6 秒。
RSTP 没有一个适用于所有拓扑的固定“1 秒收敛”结论。在满足点到点链路、角色明确且 P/A 协商正常等条件时，切换可以在很短时间内完成；实际收敛时间仍取决于故障类型、链路类型和设备实现。
RSTP 的拓扑变化通知
RSTP 不再使用传统的 TCN BPDU逐级通知机制。非边缘端口进入 Forwarding 状态时，检测到变化的交换机会在自己的 RST BPDU 中设置 TC 标志，并从根端口和指定端口向外传播。其他交换机收到后会清除相关端口学习到的动态 MAC 地址，并继续传播 TC 信息。
因此，“只有根桥才能发送 TC 信息”并不适用于 RSTP。
STP 与 RSTP 对比
| 对比项 | STP | RSTP |
|---|---|---|
| 标准 | IEEE 802.1D | IEEE 802.1w，后并入 802.1D |
| 端口状态 | 5 种 | 3 种 |
| 备用路径 | 通过重新计算启用 | Alternate/Backup 角色提供快速切换 |
| 快速协商 | 无 | P/A 机制 |
| 边缘端口 | 标准中无此角色 | 原生支持 |
| 拓扑变化通知 | TCN BPDU 逐级上报根桥 | 检测设备直接在 RST BPDU 中设置 TC 标志并扩散 |
| 收敛速度 | 通常较慢，默认可能为 30～50 秒 | 通常为秒级，部分故障可更快 |
工程应用与安全保护
以下命令以华为 VRP 风格为例。不同厂商、设备型号和系统版本的命令可能不同，部署前应以对应设备文档为准。
| 保护机制 | 主要防范的问题 | 推荐部署位置 |
|---|---|---|
| Root Protection | 非法或误配置设备抢占根桥 | 面向下级交换机的指定端口 |
| BPDU Protection | 边缘端口误接交换机、私接环路或 BPDU 攻击 | 连接电脑、服务器等终端的边缘端口 |
| TC Protection | 大量 TC 报文导致 MAC 表频繁刷新 | 全局配置，限制 TC 报文处理速率 |
1. 根保护（Root Protection）

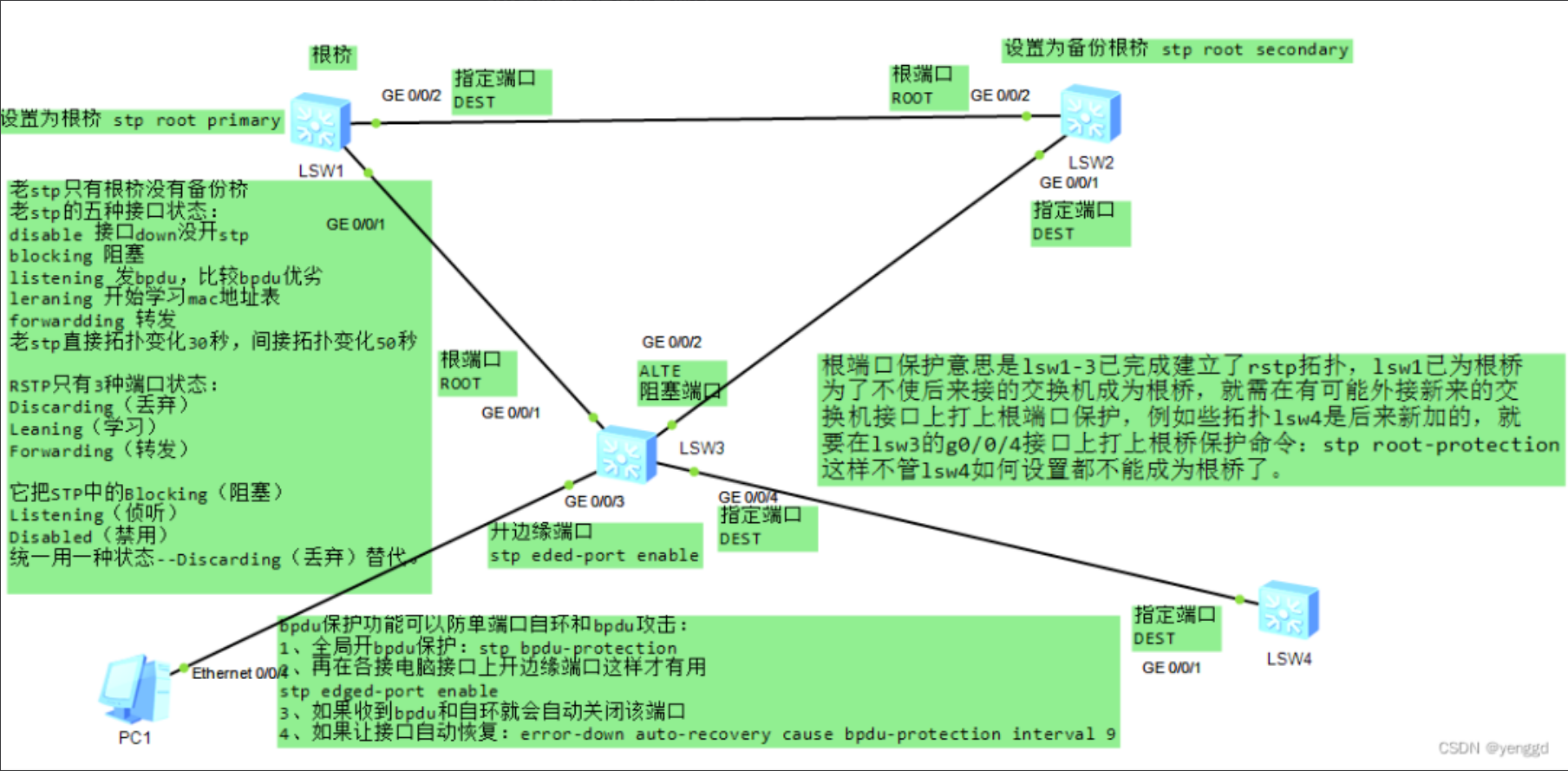

假设现网已经完成生成树规划，核心交换机 LSW1 是根桥。LSW3 的下联接口未来可能接入新的交换机 LSW4。为了避免 LSW4 发送更优 BPDU 并抢占根桥，可在 LSW3 面向 LSW4 的指定端口上配置根保护：
[LSW3-GigabitEthernet0/0/4] stp root-protection启用根保护后，如果该端口收到更优 BPDU，端口会进入丢弃状态，防止它成为根端口；更优 BPDU 消失一段时间后，端口通常可以自动恢复。
根保护应部署在不应该出现根桥的下联方向，不能配置在正常的根端口上。
2. BPDU 保护（BPDU Protection）
边缘端口通常连接电脑、服务器等终端，正常情况下不应收到 BPDU。如果有人误接交换机、私接设备形成环路，或者向网络发送伪造 BPDU，可能引起生成树重新计算。
可以全局启用 BPDU 保护，并将终端接入端口设置为边缘端口：
[Switch] stp bpdu-protection[Switch-GigabitEthernet0/0/1] stp edged-port enable受到保护的边缘端口一旦收到 BPDU，设备会将端口置为 Error-Down，从而隔离风险。若业务允许自动恢复，可以配置恢复原因和时间，例如：
[Switch] error-down auto-recovery cause bpdu-protection interval 30如果环路或攻击源仍然存在，端口恢复后可能再次被关闭。边缘端口本身主要用于快速上线并避免终端状态变化触发拓扑变更，BPDU 保护才负责在收到 BPDU 时关闭端口。
3. TC 保护（TC Protection）
攻击者或异常设备持续发送大量拓扑变化报文，可能导致交换机频繁刷新 MAC 地址表，增加未知单播泛洪并消耗设备资源。TC 保护用于限制单位时间内处理 TC 报文的次数。
华为设备上的配置示例：
[Switch] stp tc-protection interval 2[Switch] stp tc-protection threshold 3上述配置表示以 2 秒为一个保护周期，周期内即时处理的 TC 报文数量阈值为 3。超出阈值的报文如何延后处理，应以具体设备版本的实现为准。
4. 配置主根桥和备用根桥
为了保持二层拓扑稳定，应主动规划根桥位置，而不是完全依赖默认 Bridge ID 选举。通常将性能较高、位置靠近网络中心的核心交换机设置为主根桥，将另一台核心或汇聚交换机设置为备用根桥：
主根桥：
[Core-1] stp root primary备用根桥：
[Core-2] stp root secondary这些命令本质上通过调整桥优先级影响根桥选举。这样即使设备重启或新交换机接入，根桥位置也不容易意外变化，从而减少拓扑震荡。
常见应用场景
生成树协议常用于以下场景：
- 园区网接入与汇聚层冗余：接入交换机双上联到两台汇聚交换机，链路故障时由备用路径接替。
- 服务器或存储网络的二层冗余：在必须保留二层网络的环境中防止冗余链路形成环路。
- 核心与汇聚层的环形或网状连接：通过阻塞部分链路构建无环逻辑拓扑。
- 临时网络和实验环境：降低误接网线或私接交换机引发广播风暴的风险。
在规模较大的网络中，单实例 STP/RSTP 可能造成部分链路长期闲置。此时可以根据设备能力和设计目标选择 MSTP、按 VLAN 运行的生成树协议，或通过链路聚合、堆叠、M-LAG、三层路由等技术优化拓扑。
小型二层网络可优先使用 RSTP；需要多个生成树实例或按 VLAN 分担链路时可考虑 MSTP。更大规模的网络应尽量缩小二层故障域，并评估三层到接入、堆叠或 M-LAG 等架构。
总结
STP 的核心目标是在保留物理冗余的同时消除二层环路。传统 STP 依赖计时器逐步完成状态切换，收敛速度较慢；RSTP 通过新增端口角色、P/A 协商、边缘端口和更直接的拓扑变化传播机制，实现了更快的故障恢复。
实际部署时，除了理解选举和收敛原理，还应主动规划主、备用根桥，并结合根保护、BPDU 保护和 TC 保护约束网络边界，避免错误接线或异常 BPDU 破坏现网拓扑。
